Температурное реле ТР-50Е
Температурное реле ТР-50Е является двухканальным устройством, которое пред- назначено для применения в системах управления форсированным охлаждением с включением 2-х охладителей, один канал которого осуществляет грубое, а второй - точное поддержание требуемой температуры. Реле выполнено на современной элементной базе, с применением цифрового температурного датчика.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ТЕРМОРЕЛЕ ТР-50Е
- Диапазон рабочих температур от -20°С до +45°С.
- Закрытые производственные помещения с искусственно регу лируемыми климатическими условиями.
- Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
- Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.
- Степень защиты реле IP40, выводных зажимов – IP20.
- Реле предназначены для монтажа на DIN-рейку
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ТР-50 Е
| Диапазон контролируемых температур, °С | 0... + 124 |
| Диапазон срабатывания исполнительного реле 1 уровня, °С | 0...+99 |
| Величина превышения температуры срабатывания исполнительного реле 2 уровня, ДТ, °С | 0, 2, 5, 7, 10, 12, 15, 20, 25 |
| Дискретность установки,°С | 1 |
| Средняя основная погрешность в диапазоне 0.. ,+85°С, °С | 1 |
| в остальном рабочем диапазоне, °С | 2 |
| Гистерезис, °С | 4 |
| Погрешность от изменения температуры на 1°С, % | 0.1 |
| Напряжения питания, В, частотой 50/60 Гц | 220 |
| Допуст напряжения питания | -15%... + 10% |
| Потребляемая мощность, Вт, не более | 1.5 |
| Длина кабеля датчика, м* | 2.5 |
| Масса, кг, с датчиком/без датчика | 0.28/0.24 |
| Базовые режимы коммутации (количество циклов срабатывания, не менее) | 1А 12В @ (не менее 5х105) 7А 30В = (не менее 9х104) 7А 220В ~ (не менее 9х104) |
*- длина кабеля датчика может быть увеличена до 20м по требованию заказчика.
УСТРОЙСТВО И РАБОТА ТЕРМОРЕЛЕ ТР-50Е
Термореле размещено в пластмассовом корпусе. На лицевой панели находятся переключатели установки тем- пературы срабатывания термореле, индикаторы состояния исполнительных реле «Т1» и «Т2» (2 оранжевых све- тодиода) и индикатор питания «Сеть» (зеленый светодиод). Термореле имеет в своем составе 2 исполнительных реле, срабатывающих при разной температуре. Реле 1 уровня срабатывает, когда температура достигнет установленной переключателями десятков (х10) и единиц (х1) (Туст). Реле 2 уровня сработает, если температура станет выше суммы установленной температуры (Туст.) и температуры превышения (∆T). В режиме «ТЕСТ» проверяется правильность подсоединения и работоспособность датчика (контролируется по зажиганию зеленого светодиода и светодиодов «Т1» и «Т2») и срабатывают оба исполнительных реле.
Подготовка к эксплуатации и настройка.
1. Проверьте подключение согласно схеме. Расположите датчик в контролируемой зоне.
2. С помощью переключателей «х10» и «х1» на лицевой панели установите требуемую температуру сраба- тывания реле 1 уровня Т1 = Туст и величину приращения для реле 2 уровня переключателем ∆Т, Т2 = Туст + ∆Т.
3. Включите питание термореле. Устройство готово к работе. 4. При необходимости проверьте температуру срабатывания реле с помощью термометра. В режиме «Тест» можно проверить правильность подсоединения датчика (в случае неисправности, индикатор «Сеть» бу- дет мигать красным цветом) и замыкание контактов исполнительных реле (контакты 15-18 и 25-28), которые индицируются включением соответствующих оранжевых светодиодов «Т1» и «Т2».

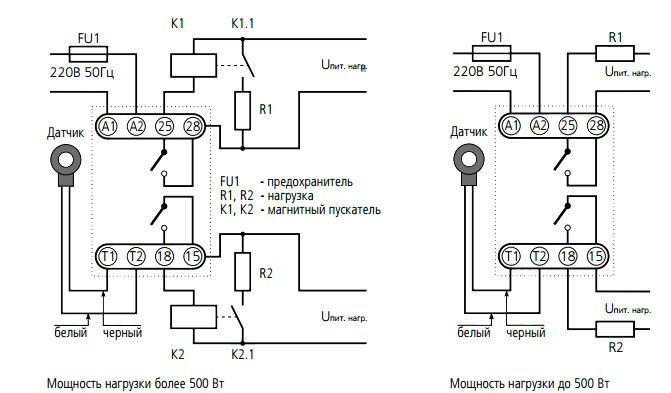

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ ТР50 Е
Если температура датчика превысит или станет равной температуре Туст, включится реле 1 уровня (замкнутся контакты 15 и 18), включится индикатор Т1. При дальнейшем увеличении температуры датчика до Т2 = Туст + ΔТ включится реле 2 уровня (замкнутся контакты 25 и 28), включится индикатор Т2. Дальнейшее увеличение температуры не изменит состояния обоих реле (постоянно включены). При охлаждении реле 2 уровня выключится, когда температура опустится до Т2 = (Туст+ ΔТ) - Тг, выключится индикатор Т2. При дальнейшем охлаждении датчика реле 1 уровня выключится при температуре Т1 = Туст - Тг, выключится индикатор Т1. Дальнейшее уменьшение температуры не изменит состояния реле (постоянно выключены).
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ТР-50Е
